ポータル フレーム ウェアハウス: 設計、スパン、ビルド ガイド (2026)

ほとんどの工業用建物が機能しないのは、機器の選択が間違っているためではなく、単一の機械が搬入される前に行われた構造上の決定が原因です。柱が間違った場所にあったためです。軒の高さ1.5mはラックシステムには低すぎます。構造プロジェクトに荷積みドックを追加する屋根の傾斜。

ポータル フレーム ウェアハウスは、設計段階でこれらの問題のほとんどを解決します。世界中で建設されている平屋の鉄骨建物の大部分を占めており、そのシェアは増え続けています。-その理由は構造的、運用的、経済的なものです。

このガイドでは、ポータル フレームがどのように機能するか、最も効果的な場所、および設計に着手する前に確認すべき事項について説明します。

ポータル フレーム ウェアハウスとは何ですか?

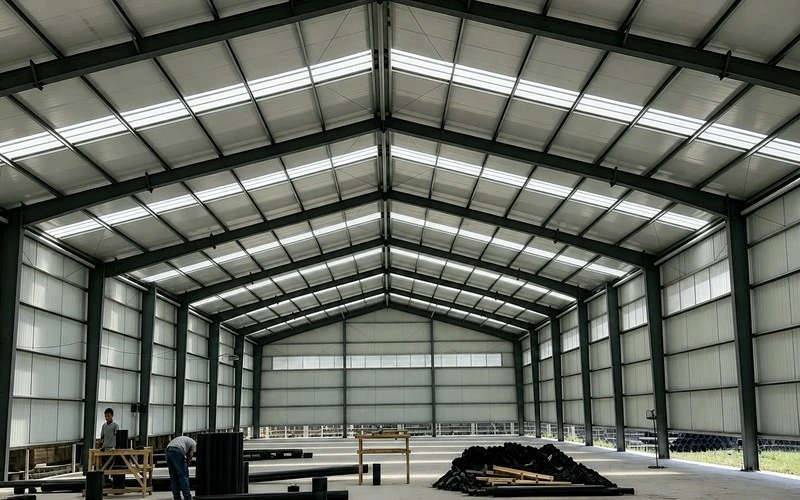

門型フレーム倉庫は、一連の剛フレームの周囲に構築された鉄骨構造です。各フレームは、接合部に抵抗する 2 本の傾斜垂木に接続された 2 本の垂直柱で構成されています。-これらの接合部が特徴的な機能です。内壁や格子状の支柱を必要とせずに、屋根からフレームを通って基礎まで荷重を伝達します。

内部は壁から壁まで完全にオープンです。

エンジニアは、ハンチを使用して、最も高い応力点である-軒と頂点 - のフレームを補強します。ハンチは、ピークの曲げ力を吸収し、スパンの残りの部分でより軽量なプロファイルを可能にする厚みのある鋼材セクションです。この荷重パス ロジックは、ポータル フレームの材料効率を高めるものです。-鋼材は、詳細を確認するのが最も簡単な場所ではなく、構造が実際に必要とする場所に配置されます。

ポータル フレーム ウェアハウスの設計原則

ポータルフレームの設計は、建物をどのように使用するかから始まります。保管倉庫、物流ハブ、製造工場は同じ構造である必要はありません。用途により、スパン、高さ、内部レイアウトが定義されます。

次のステップはスペース効率です。目標は、内部柱のないオープンな床エリアを作成することです。これにより、移動、保管レイアウト、および機器の操作が改善されます。エンジニアはフレームを調整して、強度を維持しながら鋼材の使用を制御します。

地域の条件が構造を形成します。風荷重、積雪荷重、地震リスク、地耐力、建築基準はすべて最終設計に影響します。あるリージョンで機能するポータル フレームは、別のリージョンでは変更が必要になる場合があります。

素材の使用もデザインロジックの一部です。力が高いところには鋼材が配置され、力が低いところには鋼が減少します。これにより、不必要な重量が発生することなく強度が向上します。この目的には、テーパ付き部材がよく使用されます。

将来の使用は初期の設計で重要になります。多くの建物では、拡張、新しいドア、または設備の変更のためのスペースが必要です。フレーム レイアウトでは、大規模な再構築を行わずにこれらの変更が可能である必要があります。

主要な構造パラメータ

ポータル フレームは幅広いプロジェクト要件に対応しますが、ほとんどの商用および産業用ビルドに適用される標準パラメータがあります。

クリアスパン:単一スパン設計の場合は 15 メートルから 60 メートル-。谷柱を備えたマルチスパン構成はそれをはるかに超えて拡張されます

ベイの間隔:中心5mから9m、屋根荷重と被覆システムによって決定

軒の高さ：ほとんどの倉庫保管および物流用途では 6m ～ 12m。ハイベイラックまたは専門用途向けに 1200 万以上-

スチール製の軽量化:テーパー部材の設計により、一定断面の同等品と比較して総鋼材トン数が 10～20% 削減されます。-

設計寿命:適切な腐食保護と定期的なメンテナンスにより 50 年間使用可能

クレーン能力:天井クレーンの場合は最大20トン

これらの数値は、場所、地耐力、および施行されている構造基準によって異なります。- ヨーロッパでは EN 1993、北米では AISC 360、中国では GB 50017。サプライヤーが自社の標準ではなく汎用テンプレートに基づいて設計している場合は、早めに報告する必要があります。

オペレーターがポータル フレームを選択する理由

この構造の人気は、エンジニアの負荷図上だけでなく、実際の運用で発生する問題を解決することから来ています。

明確なスパン: 運用への影響

内部に柱のない幅 30 メートルの建物は、見た目がきれいなだけではありません。それによって空間でできることが変わります。フォークリフトの通り道はまっすぐに伸びています。パレットラックは隙間やオフセットなく拡張できます。生産ラインは建物の構造に触れることなく再構成されます。

内部の列が 1 つあると、それがたとえ慎重に配置されたものであっても、フロア プランは永久に断片化されてしまいます。今後 30 年間、あらゆるレイアウトの決定はその制限を回避して行われます。柱の実際のコストは鋼材ではなく、建物に最初から組み込まれている運用上の妥協です。

占有までの速度

ポータル フレームのコンポーネントは、CNC 公差に合わせてオフサイトで製造され、すぐに組み立てられる状態で到着します。{0}現場での作業は主に組み立てです。- 3,000 ～ 5,000 平方メートルの建物は 4 ～ 8 週間で構造完成に達します。同じ設置面積の同等のコンクリート構造物を作成するには、2 ～ 3 倍の時間がかかり、天候による遅れや下請け業者の順序の問題の影響が大きくなります。

リース期限や季節的な需要サイクルに直面している企業にとって、その時間差はまさにお金になります。

予測可能なメンテナンスによる耐久性

溶融亜鉛めっきまたは高性能塗装システムは、大規模な再塗装が必要になるまで 20～30 年間構造用鋼を保護します。{0}消防法で義務付けられている柱や垂木には、防火 - の発泡塗料またはボードの外装 - が適用されます。適切に仕様化されたポータル フレームは、内部で動作するほとんどの機器よりも長持ちします。-

建物の寿命を縮める問題は、通常、フレーム システムそのものではなく、接続の詳細や排水設計の貧弱さに遡ります。

大規模な材料効率

テーパ状の部材プロファイルでは、曲げモーメントがピークとなる軒部分に鋼材が集中し、スパンの中央に向かって応力が低下する部分では先細りになっています。{0}}同等のスパンの格子トラス設計と比較して、門型フレームは平均して 10 ～ 15% 低い鋼材トン数を達成します。現在の構造用鋼の価格設定では、特に材料費が予算の大半を占める設置面積が大きい場合、この削減は意味があります -。

取り壊さずに拡張

既存のポータル フレームの建物にベイを追加することは、定義されたプロセスです。つまり、新しい基礎パッド、新しいフレーム、既存の端壁に接続された新しいクラッド - です。構造がそれを処理します。これは、段階的に成長するビジネスにとって重要です。初日から過剰に建設したり、元の設置面積が足りなくなって取り壊したりすることはありません。-

ポータル フレーム ウェアハウスが一般的に使用される場所

この構造はさまざまな分野に適していますが、一部のアプリケーションでは他のアプリケーションよりもその強みがさらに発揮されます。

e コマース フルフィルメント:--最大 12 m のハイベイ ラック、中二階、ドック レベラーの統合はすべて、標準のポータル フレーム エンベロープ内に収まります。自動コンベヤシステムは構造上の障害物を避けて稼働します。

軽度から中規模の製造業:天井クレーンのブラケットは門型フレームの柱に直接溶接されます。トップランニング構成とアンダースラング構成の両方のクレーン ビーム システムは、最初から柱の設計に組み込まれており、後から追加されるものではありません。{1}}オープンフロアプランにより、構造を変更することなく生産ラインの変更に対応します。

冷蔵：スチールフレームは、外部断熱パネルシステムと内部防湿層に対応します。設計上の課題は、構造接合部での熱ブリッジを管理し、蒸気制御の連続性を維持することであり、詳細には構造エンジニアと建物外壁エンジニアの間の調整が必要です。

輸送および物流拠点:広いシングル スパン設計により、アーティキュレート トラックや重量プラントに必要な回転半径が得られます。{0}内部支柱がないため、操縦中に衝突の危険がなく、運用上の損失として計上される構造物がないことを意味します。

農業用倉庫:穀物倉庫、設備倉庫、家畜施設は門型フレームを使用します。この構造は、ほこりや腐食性の農場環境に対応します。

ポータルフレームと他の構造システム

以下の表は、一般的な構造システムがスパン、柱要件、建設速度、用途においてどのように異なるかを示しています。

格子トラスは、単一スパン形式で 60m を超えるスパンや、奥行きクリアランスによりより深い構造ゾーンが許可される用途に適しています。-コンクリートは、多階建て形式や火災が厳しく規制されている環境に適しています。{{3}平-階建ての工業用および物流用の建物の大部分では、ポータル フレームがスパン、速度、コストの適切なバランスを実現します。

鋼製門型倉庫の建設プロセス

ポータルフレーム倉庫の建設は明確で予測可能な順序に従い、ほ​​とんどのコンポーネントは現場に到着する前に工場で事前に組み立てられます。これにより、現場での不確実性が軽減され、コストとスケジュールの両方を管理できるようになります。{1}

1. エンジニアリングとデザイン

プロセスは構造設計と計算から始まります。これには、荷重分析、フレーム設計、ハンチのサイズ設定、ベース プレートの詳細設定、アンカー ボルトのレイアウトが含まれます。

標準プロジェクトの場合、この段階には通常 2 ～ 4 週間かかります。すべての製作と基礎作業は、この段階が完全に完了するかどうかにかかっています。

2. 鋼材の加工

図面が承認されると、主要な鋼部材が作業場で製造されます。これには、切断、溶接、穴あけ、表面処理が含まれます。

プロジェクトの規模と鋼材の在庫状況に応じて、リードタイムは通常 6 ～ 12 週間です。生産が繁忙期には、14 週間以上かかる場合があります。

3. 基礎工事

鋼材の製造と同時に、敷地の準備と基礎工事が並行して行われます。最終構造図に従ってコンクリートにアンカーボルトを設置します。

設置を成功させるには、基礎ボルトとスチール製ベース プレート間の正確な位置合わせが重要です。

4. 現場での組み立て-

スチール製コンポーネントは現場に配送され、ボルト接続を使用して組み立てられます。これはプロジェクトの最も早い段階です。

一般的な 2,000 ～ 5,000 平方メートルの倉庫は、4 ～ 8 週間以内に構造が完成します。

5. プロジェクトの完了

メインフレームを設置した後、屋根、壁被覆、ドア、断熱材、MEP システムが完成します。

標準的な建物のプロジェクトの総期間は、通常 12 ～ 20 週間です。

鉄骨倉庫建設時の注意点

ポータル フレームの建設は高度に標準化されていますが、コストの超過や遅延のほとんどは、いくつかの予測可能な調整の問題から発生します。

1. 仕様に基づく構造設計-

初期コストを下げるためにハンチ、ベースプレート、または鋼製セクションを削減すると、実際の荷重条件下で構造が破損する可能性があります。

常に次のことを要求します。

フル構造計算パッケージ

セクションスケジュール

負荷の仮定

2. 間違った軒高計画

軒の高さは、保管システム、フォークリフト、スプリンクラーのクリアランス、換気装置を考慮する必要があります。

小さな計算ミス (例: 200 ～ 300 mm) が、ラックの設置や動作上のクリアランスに影響を与える可能性があります。

3. 基礎とアンカーボルトの位置ずれ

アンカー ボルトの位置は、製造されたベース プレートと正確に一致する必要があります。

最終図面が確認される前に基礎を注入すると、修正にコストがかかり、設置が遅れることがよくあります。

4. 不十分な腐食保護

標準コーティングは次の用途には適さない場合があります。

沿岸環境

農業用

化学物質または湿気の多い場所-

コーティングシステムは常に露光条件と一致する必要があります。

5. 製造リードタイムが早期にロックされない

鋼材の納期は市場の需要と生産能力によって異なります。

事前に確認しないと、10 週間のスケジュールが 14 ～ 16 週間に延長され、プロジェクトのタイムライン全体に影響を与える可能性があります。

よくある質問

ポータルフレーム倉庫の費用はいくらですか?

最終的なコストは、スパン、荷重要件、建物の仕様によって異なります。構造用鉄骨工事だけでも、通常は 1 平方メートルあたり 80 ドルから 150 ドルの範囲です。

単一のスパンをどの程度明確にすることができるか スパンポータルフレーム達成?

単一スパンのポータル フレーム倉庫は、通常、内部柱なしで最大 60 メートルの明確なスパンを実現できます。{0}ほとんどのプロジェクトでは、24～40 メートルが最も一般的でコスト効率の高いスパン範囲です。-大規模な倉庫や工業用建物では 40～50 メートルがよく使用されます。

既存の門型倉庫に天井クレーンを設置できますか?

はい、ただし最初に構造評価が必要です。クレーンの荷重により、標準的な倉庫の支柱では処理できない水平力が発生します。この評価により、既存のフレームを補強できるか、それとも別個のクレーン構造がより現実的なルートであるかが決定されます。
